[Kubernetes] Controlplane 죽이기

서론

Kubernetes는 실제 사용자들의 Workload를 실행시키는 Data Plane와, 클러스터 전체를 관리하는 Control Plane 두가지의 추상화된 개념이 존재한다. Control Plane 은 대개 kube-apiserver, etcd (및 이 둘을 사용하는 기타 등등)으로 구성되어 있고 Control Plane 에서 문제가 발생한다면 이 둘의 리소스 관리에 문제가 있을 가능성이 높다.

이 두 가지에 대해서 간단히 소개해보면

• kube-apiserver는 api 서버이다. HTTP(S) 로 yaml,json,protobuf 등의 형식으로 외부 클라이언트 (e.g., kube-controller-manager, kubelet, kubectl 등등등...) 들과 통신하며 RESTful 한 설계를 (거의) 잘 따라는 api 서버이다.
  클러스터상 리소스를 관리하기 위한 최소한의 기능이 잘 구현되어 있으며 여기서 더 복잡해지는 로직 (Scheduling, Networking, Progressive Delivery 등등) 은 외부 컴포넌트 (kube-scheduler kube-proxy cni argo 등등)에 맡기는 전형적인 MSA 구조를 따르고 있다.

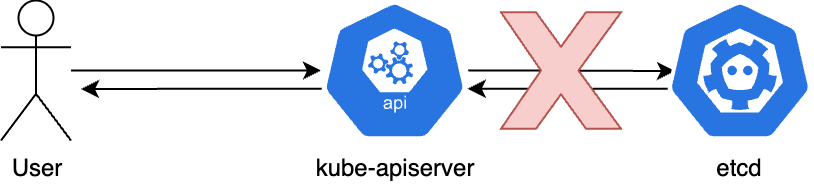

• etcd 는 KV DB 다. gRPC로 kube-apiserver 와 통신하면서 RAFT를 사용해 자기들 끼리 Leader를 선출하고 Leader 가 모든 요청을 Write-Ahead Logging (WAL) 방식으로 기록하고 Follower 들에게 공유하는 방식으로 Split-brain 등의 귀찮은 시나리오를 처리하는 전형적인 CAP theorem에서 흔히 말하는 CP/EC system이다.

이 둘의 장점은 정말 안정적이다. 모종의 이유로 (주로 대부분은 운영자의 K8s 지식에 대한 부재) 죽을 수는 있을지언정, 절대로 데이터가 꼬여서 수동복구를 해야 하는 상황은 본 적이 없다.

단점은, 안정성은 좋지만 성능이 별로다. 안정성을 위해서 성능을 희생시킨 것도 존재하지만, 좀 더 단순하게 그냥 효율 자체가 안 좋은 부분이 종종 보인다. 물론 이걸 해결하라고 하면 구조상 이슈가 있어서 고치려면 전부 다 뜯어내고 고쳐야 하지만, 어차피 프로덕션에서도 이 정도 Scale 이슈가 발생하는 클러스터는 거의 없고 문제가 안되기 때문에 아마 영원히(?) 안 고쳐질 거 같다. 이 글은 최근 관련된 기능이 하나 추가되었는데 예전에 삽질했던 기억을 떠올리며 한번 적어본다.

Background - Response Time

kubectl get pod -A 명령어는 어떻게 작동할까?

일단 kube-apiserver 의 /api/v1/pods 로 GET 요청이 날아갈 테고, kube-apiserver 는 etcd 로 /registry/pods 를 prefix로 가지는 모든 Key 들을 조회하는 Range 요청을 날리게 된다. 만약 클러스터 전체에 Pod 이 수백 ~ 수천 개 수준이라면, 이 요청은 보통 수십 ms 안쪽으로 처리된다.

> curl -o /dev/null -s -w 'Total: %{time_total}s\n' 127.0.0.1:8001/api/v1/pods?limit=100
Total: 0.031002s # 31ms

근데 Pod 이 1만 개가 있으면 어떨까?

> curl -o /dev/null -s -w 'Total: %{time_total}s\n' 127.0.0.1:8001/api/v1/pods?limit=10000
Total: 2.131027s # 2,131ms (100개대비 약 70배)

Pod Resource 한 개당 처리속도를 x, HTTPS 커넥션 수립 인증 인가 기타 등등의 처리속도를 상수 c라고 한다면

100x + c = 31ms
10000x + c = 2131ms

x = 0.21ms
c = 9.78ms
(출처, 공대출신은 계산기 없으면 계산 못합니다)

대충 리소스의 개수가 한 개 늘어날 때마다 0.21ms 정도의 처리속도 지연이 발생하게 된다.

Background - Response Size

그럼 이때 다운받아지는 파일의 크기는 어떨까? 뭘 정의했고 어떻게 불러오냐에 따라서 달라지긴 하겠지만

> curl 127.0.0.1:8001/api/v1/pods?limit=100 > /dev/null
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100  455k    0  455k    0     0  14.8M      0 --:--:-- --:--:-- --:--:-- 14.8M
# 0.45MB

> curl 127.0.0.1:8001/api/v1/pods?limit=10000 > /dev/null
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 44.4M    0 44.4M    0     0  21.2M      0 --:--:--  0:00:02 --:--:-- 21.2M
# 44.4MB

대충 1만 개의 Pod 에 대한 리소스를 JSON 형식으로 다운로드하는 것은 44.4MB 정도 된다.

Problem

사실 데이터 전송량 좀 커지고 응답속도 늦어지는 건 큰 문제는 아니다. 어차피 K8s 세계에서 1~2초 정도 늦어지는 건 대부분 큰 문제가 아니다. 그게 큰 문제라면 현재 시스템에 디자인 결함이 있는 것이다. 전송 데이터 커지는 것은 돈의 힘 (온프레임이라면 더 비싼 네트워크장비, 클라우드라면 더 많은 트래픽 비용)으로 해결가능하다.

여기서 문제는 kube-apiserver 와 etcd 의 메모리 사용량이다. Kubernetes 1.27 etcd 3.5 버전이 최신인 현재를 기준으로 양쪽 모두

1. 응답을 돌려주기 위해 메모리상에 필요한 모든 데이터를 적재한 뒤
2. 이를 사용자의 요청 포맷 (protobuf json yaml 등등)에 맞게 변환한 것

을 돌려주고 있다. 그 결과 매 요청마다 etcd와 kube-apiserver로부터 다음과 같은 그래프를 확인할 수 있다.

etcd의 경우

etcd는 요청이 올 때 (거의 대부분의 상황에서) 메모리에 적재되어 있는 내용을 복사해서 응답으로 돌려준다.
요청 하나를 처리하는데 대략 30~60MB 정도의 메모리 공간이 필요하며 이는 10,000 개의 Pod Resource를 Protobuf로 저장했을 때 필요한 저장공간 (35MB)과 거의 유사하다.

# etcd 의 경우
# Resident Set Size (RSS) 값에 주목
> pidstat --human -r -p 7 1
Linux 5.15.0-75-generic (257102d738db)  06/25/23        _x86_64_        (256 CPU)

08:28:47      UID       PID  minflt/s  majflt/s     VSZ     RSS   %MEM  Command
# 프로세스 시작 후 안정화 상태
08:28:48        0         7      0.00      0.00   10.7G  110.0M   0.7%  etcd
# kube-apiserver 프로세스 시작
08:28:58        0         7      0.00      0.00   10.7G  110.0M   0.7%  etcd
08:28:59        0         7    130.00      0.00   10.7G  111.0M   0.7%  etcd
08:29:00        0         7   9376.00      0.00   10.8G  170.5M   1.1%  etcd
08:29:01        0         7     11.00      0.00   10.8G  170.5M   1.1%  etcd
08:29:02        0         7     14.00      0.00   10.8G  170.5M   1.1%  etcd
08:29:03        0         7    100.00      0.00   10.8G  171.2M   1.1%  etcd
08:29:04        0         7      0.00      0.00   10.8G  171.2M   1.1%  etcd
# 중간 생략
08:29:23        0         7      7.00      0.00   10.8G  171.5M   1.1%  etcd
# 첫번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 60MB 증가)
08:29:24        0         7   6941.58      0.00   10.8G  236.7M   1.5%  etcd
08:29:25        0         7      0.00      0.00   10.8G  236.7M   1.5%  etcd
08:29:26        0         7      0.00      0.00   10.8G  236.7M   1.5%  etcd
08:29:27        0         7      0.00      0.00   10.8G  236.7M   1.5%  etcd
# 두번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 30MB 증가)
08:29:28        0         7   1162.00      0.00   10.8G  265.0M   1.7%  etcd
08:29:29        0         7      0.00      0.00   10.8G  265.0M   1.7%  etcd
08:29:30        0         7      0.00      0.00   10.8G  265.0M   1.7%  etcd
08:29:31        0         7      0.00      0.00   10.8G  265.0M   1.7%  etcd
# 세번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 유지)
08:29:32        0         7     28.00      0.00   10.8G  265.3M   1.7%  etcd
08:29:33        0         7      0.00      0.00   10.8G  265.3M   1.7%  etcd
08:29:34        0         7      0.00      0.00   10.8G  265.3M   1.7%  etcd
08:29:35        0         7      0.00      0.00   10.8G  265.3M   1.7%  etcd
# etcd GC 실행 (메모리 사용량 90MB 감소)
08:29:36        0         7   9306.00      0.00   10.9G  187.1M   1.2%  etcd
08:29:37        0         7      2.00      0.00   10.9G  187.1M   1.2%  etcd

kube-apiserver의 경우

kube-apiserver 의 경우 상황이 etcd 만큼 단순하지 않다.

요청을 받으면

1. etcd로부터 protobuf 포맷으로 데이터를 받은 뒤
2. go struct 형태로 변환한 것을 (deserialization, unmarshal)
3. 다시 json 형태로 변환 (serialization, marshal)

하는 과정이 최소한으로 들어가고 상황에 따라서 버전 변환 (e.g., v1beta1 -> v1) 이나 List 형식에 맞게 타입변환을 하는 과정도 필요하다 (e.g., Pod -> PodList) 그 결과 kube-apiserver 는 매 요청당 100MB 내외의 메모리를 필요로 한다. 이는 앞서 다운로드한 44.4MB 의 json 데이터의 대략 2.5배 정도 되는 크기이다.

# kube-apiserver 의 경우
# Resident Set Size (RSS) 값에 주목
> pidstat --human -r -p 7 1
Linux 5.15.0-75-generic (257102d738db)  06/25/23        _x86_64_        (256 CPU)

08:41:43      UID       PID  minflt/s  majflt/s     VSZ     RSS   %MEM  Command
# 프로세스 시작 후 안정화 상태
08:41:44        0         7      0.00      0.00    1.4G  691.4M   4.3%  kube-apiserver
08:41:45        0         7      1.00      0.00    1.4G  691.4M   4.3%  kube-apiserver
08:41:46        0         7      0.00      0.00    1.4G  691.4M   4.3%  kube-apiserver
08:41:47        0         7      0.00      0.00    1.4G  691.4M   4.3%  kube-apiserver
08:41:48        0         7      8.00      0.00    1.4G  691.4M   4.3%  kube-apiserver
# 첫번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 120MB 증가)
08:41:49        0         7   9304.00      0.00    1.4G  750.7M   4.7%  kube-apiserver
08:41:50        0         7    346.00      0.00    1.5G  815.9M   5.1%  kube-apiserver
08:41:51        0         7      1.00      0.00    1.5G  815.9M   5.1%  kube-apiserver
08:41:52        0         7      1.00      0.00    1.5G  815.9M   5.1%  kube-apiserver
# 두번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 170MB 증가)
08:41:53        0         7    717.00      0.00    1.5G  845.0M   5.3%  kube-apiserver
08:41:54        0         7   1645.00      0.00    1.6G  942.7M   5.9%  kube-apiserver
08:41:55        0         7    278.00      0.00    1.6G  944.0M   5.9%  kube-apiserver
08:41:56        0         7      1.00      0.00    1.6G  944.0M   5.9%  kube-apiserver
# 세번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 70MB 증가)
08:41:57        0         7     75.00      0.00    1.6G  944.2M   5.9%  kube-apiserver
08:41:58        0         7   1493.00      0.00    1.7G 1010.8M   6.3%  kube-apiserver
08:41:59        0         7      2.00      0.00    1.7G 1010.8M   6.3%  kube-apiserver
08:42:00        0         7      7.00      0.00    1.7G 1010.8M   6.3%  kube-apiserver
08:42:01        0         7      1.00      0.00    1.7G 1010.8M   6.3%  kube-apiserver
# 네번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 20MB 증가)
08:42:02        0         7    526.00      0.00    1.7G    1.0G   6.4%  kube-apiserver
08:42:03        0         7   2636.00      0.00    1.8G    1.1G   7.2%  kube-apiserver
08:42:04        0         7      7.00      0.00    1.8G    1.1G   7.2%  kube-apiserver
08:42:05        0         7      0.00      0.00    1.8G    1.1G   7.2%  kube-apiserver
# 다섯번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 100MB? 증가)
08:42:06        0         7  16652.00      0.00    2.0G    1.2G   7.8%  kube-apiserver
08:42:07        0         7   1883.00      0.00    2.0G    1.2G   7.9%  kube-apiserver
08:42:08        0         7      2.00      0.00    2.0G    1.1G   7.3%  kube-apiserver
08:42:09        0         7      0.00      0.00    2.0G    1.1G   7.3%  kube-apiserver
# 여섯번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 감소)
08:42:10        0         7    184.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:11        0         7      4.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:12        0         7      0.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:13        0         7      0.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
# 일곱번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 유지)
08:42:14        0         7     32.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:15        0         7    353.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:16        0         7      4.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:17        0         7      0.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
08:42:18        0         7      1.00      0.00    2.0G    1.0G   6.6%  kube-apiserver
# 여덟번째 curl 127.0.0.1:8001/api/v1/pods?limit=10000 (메모리 사용량 유지)
08:42:19        0         7   1137.00      0.00    2.0G    1.1G   6.9%  kube-apiserver
08:42:20        0         7      0.00      0.00    2.0G    1.1G   6.9%  kube-apiserver
08:42:21        0         7      0.00      0.00    2.0G    1.1G   6.9%  kube-apiserver
08:42:22        0         7      0.00      0.00    2.0G    1.1G   6.9%  kube-apiserver

그래서 이게 왜 문제일까?

물론 요청당 수십MB 씩 메모리를 필요로 하는 것은 꽤 크긴 하지만, 이는 단발성이다. 요청이 끝나면 메모리는 해제되며 다음 GC 때 이 메모리는 운영체제에게 반환된다. 하지만 이런 요청이 100개가 동시에 들어온다면 어떨까?

kube-apiserver의 경우

기껏해야 1GB 정도 사용할까 말까 했던 kube-apiserver 메모리 용량이 30초도 안 되는 시간에 그 6배인 6GB까지 가더니 cgroup으로 설정한 hard limit을 넘어가 OOM Killed 당했다.

# kube-apiserver 의 경우
# Resident Set Size (RSS) 값에 주목
> pidstat --human -r -p 7 1
Linux 5.15.0-75-generic (36ebf0245e96)  06/26/23        _x86_64_        (256 CPU)

01:52:22      UID       PID  minflt/s  majflt/s     VSZ     RSS   %MEM  Command
01:52:29        0         7      0.00      0.00    1.4G  693.6M   4.3%  kube-apiserver
01:52:30        0         7      1.00      0.00    1.4G  693.6M   4.3%  kube-apiserver
01:52:31        0         7      2.00      0.00    1.4G  693.6M   4.3%  kube-apiserver
01:52:32        0         7      5.00      0.00    1.4G  693.6M   4.3%  kube-apiserver
01:52:33        0         7      0.00      0.00    1.4G  693.6M   4.3%  kube-apiserver
# ab -c 100 -n 100 127.0.0.1:8001/api/v1/pods
01:52:34        0         7    118.00      0.00    1.4G  693.9M   4.3%  kube-apiserver
01:52:35        0         7   3114.00      0.00    1.5G  780.8M   4.9%  kube-apiserver
01:52:36        0         7   1686.00      0.00    1.5G  787.0M   4.9%  kube-apiserver
01:52:37        0         7     17.00      0.00    1.5G  787.3M   4.9%  kube-apiserver
01:52:38        0         7     23.00      0.00    1.5G  787.3M   4.9%  kube-apiserver
01:52:39        0         7     22.00      0.00    1.5G  787.3M   4.9%  kube-apiserver
01:52:40        0         7     35.00      0.00    1.5G  787.5M   4.9%  kube-apiserver
01:52:41        0         7   6526.00      0.00    1.6G  860.2M   5.4%  kube-apiserver
01:52:42        0         7  48340.00      1.00    2.1G    1.1G   7.0%  kube-apiserver
01:52:43        0         7  34056.00      0.00    2.7G    1.4G   8.7%  kube-apiserver
01:52:44        0         7  34789.00      0.00    3.9G    1.7G  10.9%  kube-apiserver
01:52:45        0         7  36829.00      0.00    4.8G    2.2G  14.2%  kube-apiserver
01:52:46        0         7  70896.00      0.00    5.2G    2.7G  17.5%  kube-apiserver
01:52:47        0         7  64348.00      1.00    5.5G    3.2G  20.4%  kube-apiserver
01:52:48        0         7  99643.00      0.00    6.1G    3.9G  24.8%  kube-apiserver
01:52:49        0         7   7634.00      1.00    6.1G    4.0G  25.8%  kube-apiserver
01:52:50        0         7   8189.11      0.00    6.4G    4.4G  28.0%  kube-apiserver
01:52:51        0         7  26415.00      0.00    6.7G    4.7G  30.3%  kube-apiserver
01:52:52        0         7  31627.45      0.00    6.8G    5.0G  32.2%  kube-apiserver
01:52:53        0         7  47195.00      0.00    7.1G    5.4G  34.5%  kube-apiserver
01:52:54        0         7  38151.00      0.00    7.4G    5.7G  36.5%  kube-apiserver
01:52:55        0         7  36775.00      0.00    7.6G    6.0G  38.2%  kube-apiserver
# OOM Killed
01:52:56        0         7   5954.00      0.00    0.0k    0.0k   0.0%  kube-apiserver

etcd의 경우

etcd의 경우도 상황이 비슷해서 같은 시간 동안 평소에 200MB 도 제대로 사용 안 하던 메모리 사용량이 그 30배인 6GB까지 치솟더니 요청을 걸어주는 클라이언트가 죽으니깐 그 상태를 유지하게 된다.

# etcd 의 경우
# Resident Set Size (RSS) 값에 주목
> pidstat --human -r -p 7 1
Linux 5.15.0-75-generic (36ebf0245e96)  06/26/23        _x86_64_        (256 CPU)

01:52:24      UID       PID  minflt/s  majflt/s     VSZ     RSS   %MEM  Command
01:52:30        0         7      0.00      0.00   10.8G  165.4M   1.0%  etcd
01:52:31        0         7      0.00      0.00   10.8G  165.4M   1.0%  etcd
01:52:32        0         7      2.00      0.00   10.8G  165.4M   1.0%  etcd
01:52:33        0         7      0.00      0.00   10.8G  165.4M   1.0%  etcd
# ab -c 100 -n 100 127.0.0.1:8001/api/v1/pods
01:52:34        0         7   1066.00      0.00   10.8G  164.3M   1.0%  etcd
01:52:35        0         7      0.00      0.00   10.8G  164.3M   1.0%  etcd
01:52:36        0         7 147810.00      0.00   11.4G  583.3M   3.6%  etcd
01:52:37        0         7 113682.00      0.00   11.7G    1.0G   6.4%  etcd
01:52:38        0         7 140902.00      0.00   12.3G    1.5G   9.8%  etcd
01:52:39        0         7 140856.00      0.00   12.7G    2.1G  13.3%  etcd
01:52:40        0         7 136235.00      0.00   13.3G    2.6G  16.6%  etcd
01:52:41        0         7  99380.20      0.00   13.7G    3.1G  19.8%  etcd
01:52:42        0         7  77303.00      0.00   14.5G    3.9G  24.9%  etcd
01:52:43        0         7  45276.00      0.00   15.1G    4.5G  28.7%  etcd
01:52:44        0         7  28677.00      0.00   16.1G    5.4G  34.6%  etcd
01:52:45        0         7  14475.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:46        0         7     17.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:47        0         7      1.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:48        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:49        0         7      5.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:50        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:51        0         7      1.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:52        0         7      0.99      0.00   16.6G    6.0G  38.1%  etcd
01:52:53        0         7      5.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:54        0         7      7.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:55        0         7     21.00      0.00   16.6G    6.0G  38.1%  etcd
# kube-apiserver OOM Killed
01:52:56        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:57        0         7      6.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:58        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:52:59        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:53:00        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
01:53:01        0         7      0.00      0.00   16.6G    6.0G  38.1%  etcd
# 한참 뒤 GC 수행 이후
01:59:58        0         7      0.00      0.00   16.6G  327.5M   2.0%  etcd
01:59:59        0         7      0.00      0.00   16.6G  327.5M   2.0%  etcd

왜 이런 문제가 발생하는 것일까?

이 모든 것의 첫 번째 원인은 etcd의 Transaction이다.

etcd는 읽는 도중에 데이터가 변경되는 상황에 대해 안전한 동시성 처리를 위해서 Range 요청이 처리되는 동안 Store 가 변경되지 않도록 Lock을 걸어두고, 이 Lock 이 걸리는 시간 동안 Range 요청에 해당하는 데이터를 복제하는데 이 과정에서 메모리 사용량이 늘어나게 된다. 이 과정을 만약 Zero Copy로 구현할 경우 Lock 걸리는 시간을 protobuf 형태의 데이터를 완성될 때까지로 늘어날 수밖에 없는데, 이는 성능에 심각한 저하를 가져온다.

이러한 제약사항속에 열려있는 etcd API는 Range 밖에 없으니 여기서 두 번째 문제가 발생한다. kube-apiserver 입장에서도 이를 마땅히 처리할 방법이 없다. limits 가 크게 걸려있다면 그 요청을 그대로 보내는 수밖에 없다.

하지만 리소스 1만 개를 불러오는 요청은 2초가량의 시간이 소모되는 작업이고 2초 안쪽으로 100건의 같은 요청이 들어온다면 메모리는 급증할 수밖에 없게 되는 것이다.

언제 문제가 발생할까?

이 이슈가 발생하는 조건은 두 가지이다.

1. 한 번에 조회 가능한 리소스의 개수가 매우 많다.
2. 해당 리소스를 조회하는 요청이 매우 많다.

이러한 두 조건을 만족하는 대표적인 사례가 비활성화된 Pod 이 많고, 노드 개수가 많은 상황이다. 본인이 발견한 대표적인 사례는 Airflow 와 Kubeflow 이다.

(하여간 flow 붙은 놈들이 다 문제다.)

1. 한 번에 조회 가능한 리소스의 개수가 매우 많다.

먼저 첫 번째 조건에 대해서 이야기해 보면 이 둘은 설정을 제대로 안 해두면 단발성 작업 (e.g., CronJob)으로 생성한 Pod를 자동으로 삭제하지 않고 남겨둔다. 이러한 Pod 이 수십 개 수준이면 별 문제가 안되지만 클러스터 관리자가 별 관심이 없다면 수천 개 정도 쌓이는 경우도 종종 발생한다. 이걸로 첫 번째 조건을 충족한다.

2. 해당 리소스를 조회하는 요청이 매우 많다.

두 번째 조건은 컨트롤러들의 동기화 전략과 인덱싱 부재와 관련된 문제이다.
쿠버네티스에는 수많은 컨트롤러들이 존재하지만, 그중 노드 개수에 비례하게 늘어나는 것들을 몇 개 뽑아보면

1. kubelet
2. kube-proxy
3. CNI agents (cilium, calico, flannel 기타 등등)

등이 존재한다.

이들은 평소에는 Watch API를 통해서 상태가 변화되는 Pod 들에 대한 정보만 받는 형태로 정말 효율적으로 작동한다. 하지만 모종의 이유로 Controlplane으로 가는 TCP 커넥션들이 분단된 상황을 생각해 보자. (이런 일은 Loadbalancer에 의해서 생각보다 자주 발생한다.)

이때 각 노드에 존재하는 kuelet 과 같은 컨트롤러들은 최신 상태를 동기화하기 위해
/api/v1/pods?fieldSelector=spec.nodeName=worker-node-10
위와 같이 fieldSelector를 명시해서 kube-apiserver 에 요청을 보내게 되고 kubelet 은 자신이 원하는 데이터만 받게 되지만...

// etcd 로그
{
  "level": "warn",
  "ts": "2023-06-26T01:52:44.693121Z",
  "caller": "etcdserver/util.go:170",
  "msg": "apply request took too long",
  "took": "1.875451825s",
  "expected-duration": "100ms",
  "prefix": "read-only range ",
  "request": "key:\"/registry/pods/\" range_end:\"/registry/pods0\" ",
  "response": "range_response_count:20037 size:28870318"
}

etcd 는 아니다. kube-apiserver 는 spec.nodeName 에 대한 인덱싱을 해두고 있지 않기 때문에, etcd 는 단순한 KV Storage 이기 때문에 spec.nodeName=worker-node-10 인 Pod를 찾으려면 모든 리소스를 하나하나 검사해 보는 방법밖에 없고 kube-apiserver 는 etcd 로부터 모든 정보를 불러오는 요청을 보내게 된다.

즉, kube-apiserver 는 살아남는다 해도 etcd 는 죽어버리는 상황이 발생한다는 것이다.

해결법

API 관점의 해결법

당연히 K8s 개발자들도 이러한 사실은 잘 알고 있고, 해결법은 이미 어느 정도 나온 상태이다.

Limit / Continue (API 서버에 대한 최소한의 예의)

첫 번째 해결법은 limit continue 활용이다. 한 번에 조회되는 양이 많아서 문제라면, 한 번에 조회되는 양을 줄이면 된다. kubectl, kubelet 을 포함한 거의 모든 K8s 프로젝트는 이 둘을 활용해서 한 번에 최대 500개씩 조회를 한다.

다음은 실제 kubectl 이 API 요청을 보내는 예시이다.

> root@36ebf0245e96:~# kubectl get po -v6
I0626 04:14:00.931736      77 loader.go:373] Config loaded from file:  /etc/kubernetes/admin.conf
I0626 04:14:01.008707      77 round_trippers.go:553] GET https://127.0.0.1:6443/api/v1/namespaces/default/pods?limit=500 200 OK in 66 milliseconds
I0626 04:14:01.105069      77 round_trippers.go:553] GET https://127.0.0.1:6443/api/v1/namespaces/default/pods?continue=eyJ2IjoibWV0YS5rOHMuaW8vdjEiLCJydiI6MzkzNDcsInN0YXJ0IjoidGVzdC01NzQ2ZDRjNTlmLTJuNTUyXHUwMDAwIn0&limit=500 200 OK in 47 milliseconds
I0626 04:14:01.198811      77 round_trippers.go:553] GET https://127.0.0.1:6443/api/v1/namespaces/default/pods?continue=eyJ2IjoibWV0YS5rOHMuaW8vdjEiLCJydiI6MzkzNDcsInN0YXJ0IjoidGVzdC01NzQ2ZDRjNTlmLTRiOHpzXHUwMDAwIn0&limit=500 200 OK in 44 milliseconds
I0626 04:14:01.297993      77 round_trippers.go:553] GET https://127.0.0.1:6443/api/v1/namespaces/default/pods?continue=eyJ2IjoibWV0YS5rOHMuaW8vdjEiLCJydiI6MzkzNDcsInN0YXJ0IjoidGVzdC01NzQ2ZDRjNTlmLTR6czh3XHUwMDAwIn0&limit=500
(이하생략)

ResourceVersion / ResourceVersionMatch (etcd 만큼은 살리겠다는 의지)

두 번째 해결법은 ResourceVersion 과 ResourceVersionMatch 를 적당이 활용하는 것이다. (참고) 이 둘은 Strong Consistency 가 필요하지 않은경우 유효한 해결법으로 resourceVersion="0" 으로 요청을 날릴 경우 etcd 에서 최신 데이터를 가지고 오지 않고 kube-apiserver 캐시에 저장된 데이터를 그냥 가져온다.

최신 정보가 수집된다는 보장은 없지만, 어차피 다른 컨트롤러가 Watch 하면서 (kube-controller-manager 는 언제나 모든 Pod을 바라보고 있다) 어쩔 수 없이 받게 된 정보가 kube-apiserver 캐시에 저장됨으로 나름 최신의 정보를 지속적으로 받게 된다.

# kube-apiserver
# ab -c 100 -n 200 127.0.0.1:8001/api/v1/pods?resourceVersion=0
04:35:01        0         7      6.00      0.00    1.4G  696.5M   4.4%  kube-apiserver
04:35:02        0         7      0.00      0.00    1.4G  696.5M   4.4%  kube-apiserver
04:35:03        0         7      1.00      0.00    1.4G  696.5M   4.4%  kube-apiserver
04:35:04        0         7    667.00      0.00    1.4G  706.9M   4.4%  kube-apiserver
04:35:05        0         7  14133.98      0.00    1.9G  767.0M   4.8%  kube-apiserver
04:35:06        0         7  53444.00      1.00    2.6G    1.3G   8.1%  kube-apiserver
04:35:07        0         7  25610.00      0.00    3.0G    1.5G   9.9%  kube-apiserver
04:35:08        0         7  53421.00      0.00    4.0G    2.3G  14.5%  kube-apiserver
04:35:09        0         7  41038.00      0.00    4.4G    2.5G  15.9%  kube-apiserver
04:35:10        0         7  55646.00      0.00    4.5G    2.7G  17.2%  kube-apiserver
04:35:11        0         7  57569.00      0.00    4.7G    3.1G  19.6%  kube-apiserver
04:35:12        0         7  71497.00      0.00    5.1G    3.5G  22.6%  kube-apiserver
04:35:13        0         7  32127.45      0.00    5.1G    3.7G  23.8%  kube-apiserver
04:35:14        0         7  26431.00      0.00    5.3G    3.9G  24.9%  kube-apiserver
04:35:15        0         7  65825.00      0.00    5.5G    4.3G  27.5%  kube-apiserver
04:35:16        0         7  64327.00      0.00    6.0G    4.7G  30.1%  kube-apiserver
04:35:17        0         7  56355.34      0.00    6.5G    5.3G  33.7%  kube-apiserver
04:35:18        0         7  40895.05      0.00    6.9G    5.7G  36.3%  kube-apiserver
# OOM KILLED
04:35:19        0         7  51130.00      0.00    0.0k    0.0k   0.0%  kube-apiserver

# etcd
# ab -c 100 -n 200 127.0.0.1:8001/api/v1/pods?resourceVersion=0
04:35:01        0         7      0.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:02        0         7      3.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:03        0         7      5.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:04        0         7      1.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:05        0         7      0.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:06        0         7      4.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:07        0         7      0.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:08        0         7      0.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:09        0         7      0.00      0.00   10.8G  164.2M   1.0%  etcd
04:35:10        0         7      2.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:11        0         7      0.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:13        0         7      0.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:14        0         7      3.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:15        0         7      1.98      0.00   10.8G  164.4M   1.0%  etcd
04:35:16        0         7      4.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:17        0         7      4.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:18        0         7      8.82      0.00   10.8G  164.4M   1.0%  etcd
# kube-apiserver OOM KILLED / etcd survived
04:35:19        0         7      0.00      0.00   10.8G  164.4M   1.0%  etcd
04:35:20        0         7    126.00      0.00   10.8G  164.9M   1.0%  etcd

물론 kube-apiserver 가 OOM으로 죽게 되는 것은 피할 수 없지만, 어차피 kube-apiserver 는 stateless 하고 죽어도 수초 안에 다시 회복됨으로 etcd 가 죽어서 쿼럼이 깨지는 것보다는 훨씬 덜 치명적이다. (쿼럼은 한번 깨지면 모든 etcd를 동시에 다 살려야지만 복구된다.)

이러한 내용들은 Informer 에 이미 반영된 내용들이며 Infromer pkg를 사용하는 대부분의 Kubernetes 프로젝트들은 이러한 내용들이 이미 반영되어 있다.

API Priority and Fairness (APF) (kube-apiserver 도 같이 살리겠다는 의지)

https://kubernetes.io/docs/concepts/cluster-administration/flow-control

사실 이 해결법은 앞서 말한 List 상황에 해당되는 문제는 아니다. APF 기본적인 콘셉트는 Rate Limit이다. 본래 kube-apiserver 에는 max-requests-inflight 가 걸려있어서 최대 동시처리 요청개수를 제한할 수 있지만... 기본값이 400이다. 동시 요청 100개만 넣어도 잘하면 메모리 사용량이 20GB 도 넘어가게 할 수 있는데 400은 큰 의미가 없을뿐더러 중요한 거 안 중요한 거 다 합쳐서 제약을 거는 바람에 별로 유용하지 못하다.

APF는 이러한 API 요청에 대한 Rate Limit을 좀 더 유연하게 가져가 보자는 맥락이다.

이에 대한 자세한 사례는 독일산 DevOps 회사인 palark에서 잘 소개를 해줬는데, 대략적인 사용법은 다음 yaml을 보면 이해하기가 쉽다.

# Original Source: https://blog.palark.com/kubernetes-api-flow-control-management/
---
apiVersion: flowcontrol.apiserver.k8s.io/v1beta3
kind: FlowSchema # Flowcontrol 을 적용할 API 요청에 대한 조건
metadata:
  name: cilium-pods
spec:
  distinguisherMethod:
    type: ByUser
  matchingPrecedence: 1000 # 하나의 요청이 두개이상의 FlowSchema 에 걸릴때 우선권
  priorityLevelConfiguration:
    name: cilium-pods # 적용할 RateLimit 룰
  rules:
    - resourceRules:
        - apiGroups:
            - "cilium.io"
          clusterScope: true
          namespaces:
            - "*"
          resources:
            - "*"
          verbs:
            - "list"
      subjects:
        - group:
            name: system:serviceaccounts:d8-cni-cilium
          kind: Group
---
apiVersion: flowcontrol.apiserver.k8s.io/v1beta3
kind: PriorityLevelConfiguration
metadata:
  name: cilium-pods
spec:
  type: Limited # Exempt, Limited 중 택 1
  limited:
    nominalConcurrencyShares: 5
    # 본래는 assuredConcurrencyShares 였지만, 분산환경에서 코드짜기 복잡해져서 다음과 같이 적용
    # NominalCL(i)  = ceil( ServerCL * NCS(i) / sum_ncs )
    # sum_ncs = sum[limited priority level k] NCS(k)
    # CL = Concurrency Limit, NCS = nominalConcurrencyShares
    limitResponse:
      # 짧게 설명할 자신이 없어서 링크로 대체
      # https://github.com/kubernetes/enhancements/tree/master/keps/sig-api-machinery/1040-priority-and-fairness
      queuing:
        handSize: 4
        queueLengthLimit: 50
        queues: 16
      type: Queue # 지금 당장 처리못하는 요청은 Queue 넣었다가 지연된 응답보냄. Reject 도 선택

문제가 되는 프로젝트의 요청만 격리해서 처리가 가능해서 꽤 유연성이 좋다.

운영관점의 해결법

이 모든 문제는 애초에 리소스 개수가 많지 않으면 별 문제가 안된다.
불필요한 리소스를 지속적으로 삭제해 주자.

결론

1. 이 글에 대한 아이디어는 강의자료로 써먹으려고 했다가 (시간관계상...) 못 쓴 내용입니다.
2. 까먹고 있다가 최근 kube-apiserver 를 https://dailychat.io/ 이 사이트의 백엔드로 쓰는 해괴한짓을 한번 해봤는데 계속 엉뚱한 kube-controller-manager 가 죽길래 원인 탐색하다가 떠올랐습니다. (원인은 이 글과는 무관합니다)
3. 티스토리 처음 써보는데 좋네요
